Le Véhicule de l'Avant Blindé (VAB) version RAdar de Tir d'Artillerie de Campagne (RATAC) - texte et photos de Keyvv.

(1833 mots dans ce texte )  -   lu : 18835 Fois     Page Spéciale pour impression

Le Véhicule de l'Avant Blindé (VAB) version RAdar de Tir d'Artillerie de Campagne (RATAC) - texte et photos de Keyvv.



Introduction:


Les VAB RATAC et OBS sont utilisés dans l'artillerie française, de concert avec les AMX10 VOA (Véhicule d'Observation de l'Artillerie, tourelle comprenant de nombreux éléments de vision, ainsi que des systèmes de vision nocturne CASTOR et une mitrailleuse ANF1 en calibre 7.62 OTAN sur châssis AMX10P) pour les vehicules d'acquisition de l'artillerie, et avec les engins AUF1 GCT de 155mm (Grande Cadence de Tir, sur châssis AMX 30) et TRF1 de 155mm pour les VAB équipés du système ATILA, les engins équipés du systeme ATLAS peuvent opérer avec les mortiers de 120mm et les LRM (Lance Roquette Multiple).

The VAB OBS and RATAC, French acronym for “ Field Artillery Fire Finder Radar “, are used by the French artillery, in conjunction with both the AMX10 VOA (VOA = Artillery Observation Vehicle which gathers several vision devices including the CASTOR night vision system and a 7.62 mm ANF1 machine gun ) and  the AMX 30 based 155mm AUF1 GCT Self propelled gun. The VAB equipped with the ATILA system (Automation of the Fire and link with infantry) liaised with the classic 155mm gun. The VAB equipped with the ATLAS system operates with 120mm mortars and MLRS (Multiple Launch Rocket System)


Caractéristiques:


Il s'agit d'un VAB sur lequel est monté un radar RATAC, avec l' aménagement interieur adapté à l'utilisation du radar, une mirailleuse de calibre .50 (12.7mm) en tourelleau, un système de navigation terrestre, un groupe électrogène ainsi qu'un système de transmission de donnés (CMS pour le système ATILA).

L'ensemble est capable de fonctionner en atmosphère comportant des risques NBC (Nucleaires Bacteriologiques et Chimiques).

It is a VAB equiped with a Fire Finder radar, and an internal fitting adapted to the radar usage, as well as 12.7 mm machine gun on a turret, a ground navigation system and a data compression system (CMS for ATILA).
The Vehicle can operate in an atmosphere contaminated by nuclear, biological or chemical weapons.


Coté droit du VAB RATAC                                        Cote gauche VAB RATAC
Coté droit VAB RATAC Cote gauche VAB RATAC
Face VAB RATAC                                                   Tourelleau 12.7 VAB RATAC
Face VAB RATAC Tourelleau 12.7 VAB RATAC

Le RATAC / The Fire finder Radar:


Le RATAC est derivé du radar RASIT (Radar d'Acquisition et de Surveillance des InTervalles) qui équipe les éléments d' éclairage et d' investigation des brigades. Les VAB RATAC étaient equipés du Coffret Message Source (CMS) du système ATILA, qui leur permettait de transmettre, par voie digitale, des messages sur le tir, le renseignement, ou le compte rendu de position. Ces informations sont transmises au PC de commandement, qui retransmet alors aux pieces qui n'ont plus qu' à aller se placer.
Ce systéme est cependant limité, car utilisable seulemet avec les pièces de 155mm, donc incompatible avec les mortiers de 120mm et le système ATILA LRM. Il n'est pas non plus utilisable avec des artilleries alliées. Le système ATILA est aujourd'hui remplacé par le systeme ATLAS CANON, utilisé avec un terminal TTO.

Le radar RATAC est un radar à effet Doppler, il ne peut donc acquerir et localiser que les engins en mouvement. Le RATAC ne possède pas la capacité tout temps. Il est inopérant en cas de grêle ou de neige, il complète ainsi le travail des VAB OBS, inopérant en cas de brouillard.
Il est utilisé pour la détection d'objectif mobiles pour les pieces d'artillerie ainsi que pour le réglage des tirs sur ces cibles.


The RATAC is derived from the RASIT radar (Acquisition and interval monitoring) that equips the scouting platoon. They are equiped with the digital transmission system (CMS) of the ATILA device. This system allows to digitaly transmit fire instruction, intelligence or position feedback to the commanding post which can then transfer information to the gun.
The system is somehow limited since it works only with the 155mm guns and is not compatible with the 120mm mortars or MLR. It is also not compatible with Allied artillery systems. Hence the whole ATILA system is being replaced by the “ATLAS CANON” equipment.
The RADAC is based on the Doppler effect, hence, he can only locate moving targets. Even if the system is ineffective in case of snowfall, there is as synergy with the VAB Obs capability which is ineffective during foggy weather. It is used to detect moving targets and to tune artillery firing.

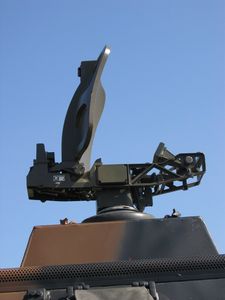

Vue du radar RATAC

Les unités équipées / Units:


  • 68° Régiment d'artillerie d'Afrique;
  • 11° Régiment d'Artillerie de Marine (11° RAMa), 9éme brigade légère blindée d'infanterie de marine ;
  • 35° Régiment d'Artillerie Parachutiste (35° RAP) 11° Brigade Parachutiste (11°BP);
  • 93° Régiment d'Artillerie de Montagne (93° RAM), appuyer les manoeuvres des éléments de la 27° Brigade d'Infanterie de Montagne. (27° BIM);
  • 3° Régiment d'Artillerie de Marine (3° RAMa), appui feu et renseignement pour la 6éme Brigade Légère Blindée (6° BLB);
  • 1° Régiment d'Artillerie de Marine (1° RAMa), appui feu aux unités de la 2° Brigade Blindée (2° BB);
  • Ecole d'Application de l'Artillerie (EAA), formation des personnels de l'artillerie Sol/Sol et Sol/Air.



  • ·  68° Régiment d'artillerie d'Afrique;
    ·  11° Régiment d'Artillerie de Marine (11° RAMa), 9éme brigade légère blindée d'infanterie de marine ;
    ·  35° Régiment d'Artillerie Parachutiste (35° RAP) 11° Brigade Parachutiste (11°BP);
    ·  93° Régiment d'Artillerie de Montagne (93° RAM), to support the  27° Brigade d'Infanterie de Montagne. (27° BIM);
    ·  3° Régiment d'Artillerie de Marine (3° RAMa), to support the 6th  Brigade Légère Blindée (6° BLB);
    ·  1° Régiment d'Artillerie de Marine (1° RAMa), to support the 2nd Brigade Blindée (2° BB);
    ·  Ecole d'Application de l'Artillerie (EAA), Training for field and antiaircraft artillery.

    Utilisation / Usage:


    L'engin est utilisé pour la détection de cible potentielles au profit des pieces d'artilleries, et le réglage du tir de ces dernières. En batterie, l'engin est relié à un groupe électrogène de 500 Watt (24 Volts) transporté dans le véhicule. Les VAB RATAC sont rattachés à la batterie des opérations du régiment d'artillerie. Cette batterie comprend une section RATAC.

    The vehicle is used to detect potential targets and to tune the Artillery firing. It uses its own electric Generating set (500w / 24 Volts) that is carried in the vehicle. The VAB RATAC are part of the operations battery of the artillery regiment.

    VAB RATAC en position:
    VAB RATAC camouflé VAB RATAC en position, Canjuers

    Equipage / Crew:


    L'engin
    L'equipage du VAB RATAC se compose de 5 hommes:

    • Un opérateur radar;
    • Un opérateur table traçante;
    • Un radio;
    • Un pilote;
    • Un navigateur.


    Five members crew
    • One radar operator;
    • One plotter operator;
    • One  radio operator
    • One driver;
    • One navigator..


    Aménagement de la soute du VAB / Internal Fitting:


    •  Une table traçante, au 50 000°, permet de superposer les cibles poursuivies par le radar à la carte.
    •  Un CMS
    •  Une unitée de commande et de visualisation du radar.





    One Plotter at 1/50000th scale that can position  the acquired targets  on a map
    One data digital communication device
    One radar control and visualization device.


    Intérieur annoté du VAB RATAC
    Interieur annoté VAB RATAC

    Performances:


    La mise en batterie du radar prend 15 minutes.
    A cause de son type de fonctionnement, le radar ne peux détecter des objectifs possédant une vitesse comprise en dehors de l'interval 3.5 - 200 Km/H.

    -Portée de detection:

    • 9 Km pour un personnel;
      11 a 18 Km pour un vehicule léger;
    • 15 a 20 Km pour un char;

    • 8 Km pour un obus de 105 mm en vol;
    • 10 Km pour un obus de 155 mm en vol;
    • 4 Km pour un éclatement d'obus de 105;
    • 5 Km pour un éclatement d'obus de 155;

    -Précision de localisation:

    • De +/- 10 mètres à +/- 20 mètres.



    - Detection range:
    • 9 Km for a soldier;
      11 a 18 Km for a light vehicle;
    • 15 a 20 Km for a tank;
    • 8 Km for  flying 105 mm shell
    • 10 Km for a flying 155 mm shelll;
    • 4 Km for a 105mm shell explosion;
    • 5 Km for a 155mm shell explosion;
    - Location accuracy:
    from +/- 10 meters to +/- 20 meters


    VAB RATAC au parking, Septembre 2001                 VAB RATAC en convoi ferroviaire, Suippes, 2001
     VAB RATAC convoi ferroviaire
